DVB-Receiver: DVB to IP- Gateway und -Streamer
Unsere verschiedenen Modelle unterstützen DVB-S2x Eingänge (optional DVB-C -T(2) und ISDB-Tb) direktes streamen zu MPTS 1:1 oder Single SPTS demultiplexed Transport Streams (TS) Uni- und Multicast Stream Ausgänge
Varianten: Free To Air (FTA) frei empfangbaren Sendern (Service) von Digital TV Transportstreams (TS) und mit Common Interface (CI) ausgestattete Conditional Access (CA) Version für PAYTV Entschlüsselung.
| Digital-TV DVB-Receiver IP-Gateway Produkt Liste: | |
|---|---|
| 24 DVB Tuner zu 1024 IP Streams : | IGS-924 (V3) |
| 16 DVB Tuner zu SPTS oder MPTS IP: | IGS-900 |
| 4 oder 8 DVB Tuner mit 4 CI zu IP out: | IGS-700 |
| ASI - IP - ASI DVB- TS Gateway : | IGA-4400 |
IGS-924 (v3): 24 FTA DVB-S(2x) Transponder oder 24x DVB-C/T(2) Tuner --- unser Flaggschiff

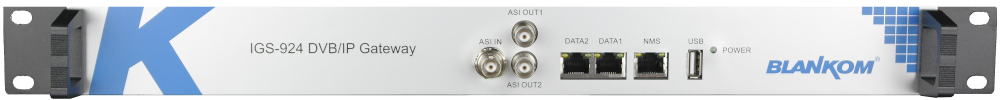

New design:

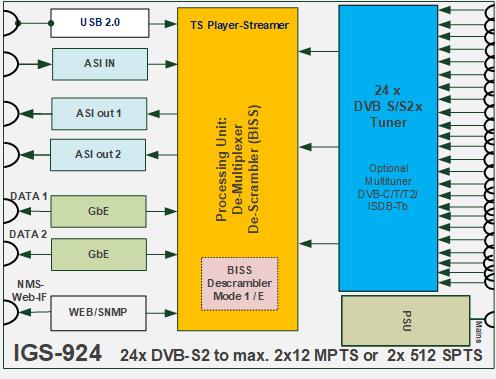

Block-Diagramm:
Der IGS-924 (V3 ab 04-2024) ist ein DVB zu IP-Gateway mit 24 DVB-S/S2x-Tunern (DVB-C, DVB-T/T2 /ATSC/ISDBT Multituner optional) und De-Multiplexing-Funktionen in einem 1HE-Gehäuse zur Umwandlung von RF-Signalen in SPTS- oder MPTS-IPTV-Ausgang. Es können entweder SPTS oder MPTS als IP Out gewählt werden. Zusätzlich ist der IGS-924 ausgestattet mit 1 ASI-Eingang, 2x parallelen ASI-Ausgängen. Um den unterschiedlichen Anforderungen der Kunden gerecht zu werden, ist der IGS-924 so konzipiert, dass er TV- und Radiokanäle von jedem HF-Eingang, IP-Stream Input und einer ASI IN-Quelle streamen kann. Kapazitäten: Transportstrom-Demultiplexing auf bis zu 2x 512x SPTS oder 2x12 MPTS durchlaufende IPTV-Streams in UDP, RTP/RTSP mit einer Gesamtlast von bis zu 2x 850 Mbps. Eine BISS-Descrambling-Funktion ist integriert. Es hat DiSEqC Unterstützung für die Auswahl von bis zu 4 verschiedenen Satellitenpositionen. Zusatzfunktionen: CA-Filter und PID-Remapping sowie PID-Weiterleitungen (je nach Modus und Modell).
Features:
- 24 Tuner inputs DVB-S/S2/S2x (DVB-C -T/T2, ISDB-Tb optional)
- Neu: DVB-T2-MI Multistream Empfang von DVB-S/S2/S2x Transpondern
- 1 (2) ASI input, 2 ASI outputs (parallel)
- IP (1024 SPTS oder 24 MPTS) über UDP, RTP / RTSP output
- DiSEqC support für bis zu 4 Satelliten
- 2 unabhängige GbE RJ45 Data-Ports, GE1 + GE2 (2x12 MPTS) oder bis zu 850 Mbps Datenrate in jedem (2x 512 SPTS)
- PCR Korrektur (SPTS)
- PID filtering und Re-mapping (SPTS), CA-Filter, PSI/SI Editierung/Erstellung (SPTS), “Null PKT Filter” Funktion (MPTS)
- USB-port für Playback TS-recorded oder Movie-Dateien – Infochannel streaming Dateien kin auswählbarer Reihenfolge oder als Loop abspielbar
- IPTV/OTT und Digital Signage Applicationen
- BISS 1/E embedded descrambling
- WEB-IF Management
Technische Daten:
| Digital-TV Receiver IP-Gateway | 24 tuner inputs + 1x ASI in + USB-TS Player = channel insertion -> SPTS/MPTS outputs |
|---|---|
| DVB-S / -S2 / -S2x | >950...2150MHz, SR 0.5...45Msps, Strength -65... -25dBm |
| DVB-C/-T/-T2/ISDB-T/ATSC optional | 60...890MHz, 16/32/64/128/256 QAM, 6/7/8 M bandwidth |
| DVB-S2x max. SR and Constellation: | QPSK/8PSK /16APSK :0.5...45 Msps 8APSK: 0.5...40Msps 32APSK: 0.5...34Msps |
| FEC - maximum | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20,11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/ |
| Max input bitrate | ≤125 Mbps |
| BISS Descrambling | Mode 1, Mode E (Up to 850Mbps) (descrambling individual program’s) |
| Output | Unicast and Multicast 2x 512 SPTS IP output over UDP and RTP/RTSP protocol through GE1 & GE2 port (IP address and port number of GE1 and GE2 are independent) |
| 2x12 MPTS IP output (for Tuner/ASI passthrough) over UDP and RTP/RTSP protocol through 12 on GE1 and 12 on GE2 port, Unicast and Multicast | |
| 2x selectable ASI output, TS-Player-Streamer from connected USB-PEN | |
| System | Web-Server based management via 100BaseT port |
| software upgrade via Web-IF | |
| Dimension | 482mm×230mm×44mm (W×L×H) |
| Approx weight | 3.6kg |
| Environment | 0...45°C (working condition); -20...80°C（in Storage） |
| Power requirements | 20W |
Download V3 Datasheet PDFDownload
Download V2 Datasheet PDF Download
Applikationsbeispiel:
IGS-900 16 FTA DVB-S(2x) Transponder oder mit DVB-C/T(2) Tunern
Der IGS-900 ist ein DVB-IP-Gateway mit 16 DVB-S/S2x-Tunern (DVB-C, DVB-T/T2 optional) und De-Multiplexing-Funktionen in einem 1HE-Gehäuse zur Umwandlung von RF-Signalen in SPTS- oder MPTS-IPTV-Ausgang. Es können entweder SPTS oder MPTS als IP Out gewählt werden. Zusätzlich ist der IGS-900 ausgestattet mit 2 ASI-Eingängen. Um den unterschiedlichen Anforderungen und Anwendungsfällen gerecht zu werden, ist der IGS-900 so konzipiert, dass er TV- und Radiokanäle von jedem HF-Eingang, IP-Stream Input und von 2 ASI IN-Quellen (im MPTS-Modus) remultiplexen und re-streamen kann. Kapazitäten: Transportstrom-Demultiplexing auf bis zu 512x SPTS oder 16 MPTS (re-multiplexing) ausgebende IPTV-Streams in UDP, RTP/RTSP mit einer Gesamtlast von bis zu 850 Mbps. Eine BISS-Descrambling-Funktion ist integriert. Es hat DiSEqC Unterstützung für die Auswahl von bis zu 4 verschiedenen Satellitenpositionen. Zusatzfunktionen: CA-Filter und PID-Remapping sowie PID-Weiterleitungen (je nach Modus und Modell).
Block-Diagramm:
Features:
- 16 Tuner inputs DVB-S/S2/S2x (DVB-C -T/T2, ATSC/ISDB-Tb optional)
- 2 ASI and IP MPTS input
- IP (512 SPTS or 16 MPTS) over UDP, RTP / RTSP output
- DiSEqC support for up to 4 Satellites
- 2 GbE mirrored output, up to 850 Mbps (SPTS) or 2 independent GbE output port, GE1+GE2 (MPTS-Mode)
- Accurate PCR adjusting (SPTS), “Null PKT Filter” function (MPTS)
- PID filtering and re-mapping (SPTS), CA-Filter, PSI/SI rebuilding and editing (SPTS)
- USB-port for playback TS-recorded or Movie-files – Infochannel streaming files selectable or in a loop*
- IPTV/OTT and Digital Signage applications
- BISS 1/E embedded descrambling
- WEB-IF management
Technische Daten:
| Digital-TV Receiver IP-Gateway | 16 tuner inputs + 2x ASI in -> either max. 512 SPTS or max. 16 MPTS outputs |
|---|---|
| DVB-S / -S2 / -S2x | >950...2150MHz, SR 0.5...45Msps, Strength -65... -25dBm |
| DVB-C/-T/-T2/ISDB-T/ATSC optional | 60...890MHz, 16/32/64/128/256 QAM, 6/7/8 M bandwidth |
| Input DVB-S/S2/S2x | Mode 1: 16 DVB-S/S2x tuners input +2 ASI input --- SPTS output Mode 2: 14 DVB-S/S2x tuners input +2 ASI input --- MPTS output Mode 3: 16 DVB-S/S2x tuners input --- MPTS output |
| DVB-S2x max. SR and Constellation: | QPSK/8PSK /16APSK :0.5...45 Msps 8APSK: 0.5...40Msps 32APSK: 0.5...34Msps |
| FEC - maximum | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20,11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/>/td> |
| Max input bitrate | ≤125 Mbps |
| BISS Descrambling | Mode 1, Mode E (Up to 850Mbps) (descrambling individual program’s) |
| Output | 512 SPTS IP mirrored output over UDP and RTP/RTSP protocol through GE1 and GE2 port, Unicast and Multicast |
| 16 MPTS IP output (for Tuner passthrough) over UDP and RTP/RTSP protocol through GE1 and GE2 port, Unicast and Multicast | |
| System | Web-Server based management via 100BaseT port |
| software upgrade via Web-IF | |
| Dimension | 482mm×230mm×44mm (W×L×H)>/td> |
| Approx weight | 3.5kg |
| Environment | 0...45°C (working condition); -20...80°C（in Storage） |
| Power requirements | 20W |
Datasheet PDFDownload
IGS-700-4/8 DVB-S(2x) Transponder oder DVB-C/T(2) QAM/COFDM Channels
Der IGS-700-4/8 ist ein DVB zu IP Umsetzer mit 4 (oder optional 2x4) DVB-S/S2x-Tunern (DVB-C, DVB-T/T2 optional erhältlich).
Das 1HE-Gehäuse besitzt 2 Module mit 2x2 oder 2x4 Tuner-Eingängen, 1 ASI- und auch IP-eingänge sind möglich.
Für PAYTV De-Scrambling und De-Multiplexing
können die 2x2 CAM/CI-Steckplätze unabhängig voneinander pro Modul die Programme verarbeiten, die von verschlüsselten Transportströmen (TS) über HF, ASI oder IP zugeführt und
entschlüsselt werden. Diese HF-Signale SAT/T/C oder ASI/IP (auswählbare TS) werden ggf. entschlüsselt und zu SPTS- und MPTS- an die Gigabit Ethernet IP-Ausgänge gestreamed.
Multiservice-Entschlüsselung ist je nach den verwendeten professionellen CAM-Versionen möglich.
Um den unterschiedlichen Anforderungen und Anwendungsfällen gerecht zu werden, ist der IGS-700 (4/8) so konzipiert,
dass er Programme von jedem Eingang, von RF, ASI oder IP, de- und ggf. re-multiplexen (MPTS) kann.
Maximale Ausgänge: Bis zu 2x16 SPTS und 2x1 MPTS Streamings in Multicast UDP, RTP und Unicast RTSP/RTP.
Neu: T2-Multistream-Support = DVB-S/S2 transponder mit multiplen T2-Transportströmen können nun empfangen werden.

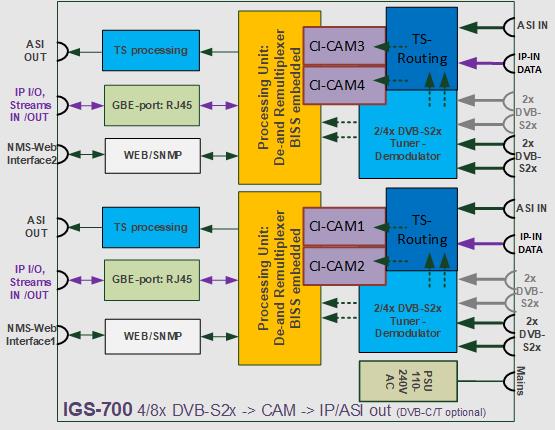

Block-Diagramm:
Features:
- 4(8=4xFTA+4xCI) Tuner inputs DVB-S/S2x (DVB-C/T/T2 optional)
- 2x1 ASI & IP-Stream (UDP) inputs
- 2x2 CI slots for multi-service decryption of RF/ASI/IP
- IP output (32 SPTS, 2 MPTS) as UDP or RTP/RTSP
- DiSEqC support for up to 4 Satellites for each Tuner
- 2 GbE output, up to 850 Mbps (SPTS), 2x independent ASI out for Re-mux or Tuner/IP pass-through
- Accurate PCR adjusting (SPTS), “Null PKT Filter” function (MPTS)
- PID filtering and re-mapping (SPTS), CA-Filter, PSI/SI rebuilding and editing (SPTS)
- IPTV/OTT and Digital Signage applications
- BISS 1/E embedded descrambling
- T2-Multistream support vom Satelliten DVB-S/S2
- WEB-IF management
Technische Daten:
| Digital-TV Receiver IP-Gateway | 2x2 or 2x4 tuner inputs + 2x ASI in -> max. 32 SPTS and 4 (8) MPTS out |
|---|---|
| DVB-S / -S2 / -S2x | F type 75 Ohm, 950...2150MHz, SR 0.5...45Msps, Strength -65... -25dBm |
| 2×ASI input for de- /re-mux, BNC interface | |
| IP-Inputs Uni- and Multicast as MPTS/SPTS for de-/re-multiplexing | |
| DVB-C/-T/-T2/ISDB-T/ATSC optional | 44 - 1002 MHz, 16/32/64/128/256 QAM, 6/7/8 MHz bandwidth |
| Input DVB-S/S2/S2x | T2-Multistream Mode 1: 16 DVB-S/S2x tuners input +2 ASI input --- SPTS output Mode 2: 14 DVB-S/S2x tuners input +2 ASI input --- MPTS output Mode 3: 16 DVB-S/S2x tuners input --- MPTS output |
| DVB-S2x max. SR and Constellation: | QPSK/8PSK /16APSK :0.5...45 Msps 8APSK: 0.5...40Msps 32APSK: 0.5...34Msps |
| FEC - maximum | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20,11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/> |
| DVB- max input bitrate | ≤125 Mbps |
| Decryption | by 2x2 CI slots with multiple CAM TS rates adjustable for different CI-Module usage and embedded BISS Mode 1/E |
| Output | ASI : 2x BNC interface, for Mux -or passthrough |
| IP : 2x2x 16 SPTS over UDP/RTP 2x 1000M Base-T Ethernet interface (unicast/multicast) 2x MPTS over UDP, RTP | |
| System | Web-Server based management via 100BaseT port |
| software upgrade via Web-IF | |
| Dimension | 482mm×300mm×44mm (W×L×H) |
| Approx weight | 3kg |
| Environment | 0...45°C (working condition); -20...80°C（in Storage） |
| Power requirements | 20W with either PSU: AC 110V±10%,50/60Hz or AC 220V±10%, 50/60Hz |
Download Datasheet PDF
Download the 'QUICK & DIRTY' Setup instructions-PDF:Download
IGA-4400: DVB-ASI/IP Bi-direktionaler Umsetzer und Multiplexer
Die Brücke zwischen alter- und neuer DVB Transport-Welt:
Das IGA-4400 ist ein hochleistungsfähiges Multiplexing-Gerät für digitale TV-Rundfunk-Kopfstellensysteme mit TS-Ausgang über 4 bidirektionale ASI- und 2 bidirektionale IP-Ports.
Die ASI-Ports können flexibel entweder als Eingang oder als Ausgang zugewiesen werden. Er kann bis zu 4 ASI- und 512 IP-Eingänge auf 4 MPTS multiplexen.
Der interne IP-Multiplexer unterstützt die automatische Generierung von PSI/SI-Informationen, PID-Remapping, Service-Filterung und PCR-Anpassung.
Aufgrund seiner hohen Integrationsfähigkeit und seines kostengünstigen Designs wird dieses Gerät häufig in Rundfunksystemen eingesetzt.
Es kann lokal oder aus der Ferne mit einem beliebigen Webbrowser oder SNMP-Software bedient werden.
Mit seinem hochmodernen Design eignet sich der BLANKOM IGA 4400 für den Einsatz in hochprofessionellen Anwendungen wie Ü-Wagen, Studios und Kabel-TV Kopfstationen.
Block-Diagramm:
Features:
- ASI to IP and IP to ASI gateway (bi-directional)
- IP Multiplexer (SPTS IP in, MPTS IP & ASI out)
- 4 bi-directional ASI ports and 2 100/1000M ethernet ports
- Maximum 2+2 ASI inputs and 256×2 IP inputs
- Maximum 2+2 ASI outputs and 4 IP (MPTS) outputs over UDP
- Accurate PCR adjusting
- PID filtering and re-mapping (SPTS), CA-Filter, PSI/SI rebuilding and editing (SPTS), “Null PKT Filter” function (MPTS)
- buffer memory for saving the overflowing code stream
- Alarm function
- WEB-IF management
Download Datasheet PDFDownload
